Configuració de vlans
El switch, per defecte, porta una IP, la qual era 10.90.90.90
Vaig haver de posar temporalment una IP manual a la meva targeta de xarxa:
sudo ip addr add 10.90.90.x dev eth0Un cop fet, vaig poder fer ping 192.168.0.1 (IP per defecte del switch) i confirmar que hi havia connexió.
2. Accés a la interfície web d’administració

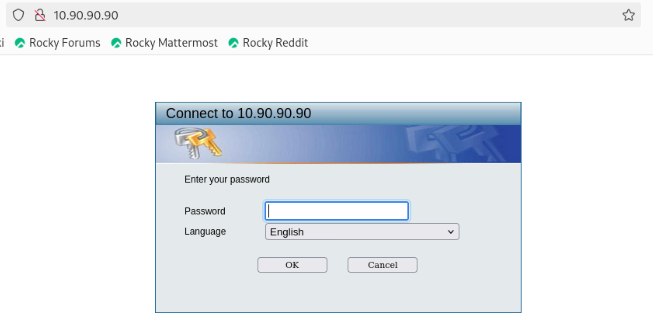

Navegant a
http://10.90.90.90vaig entrar al login page.La contrasenya per defecte és:
admin
Problema del login
A vegades, quan posava
admincom contrasenya, no em deixava entrar, em deia que la contrasenya era incorrecta.

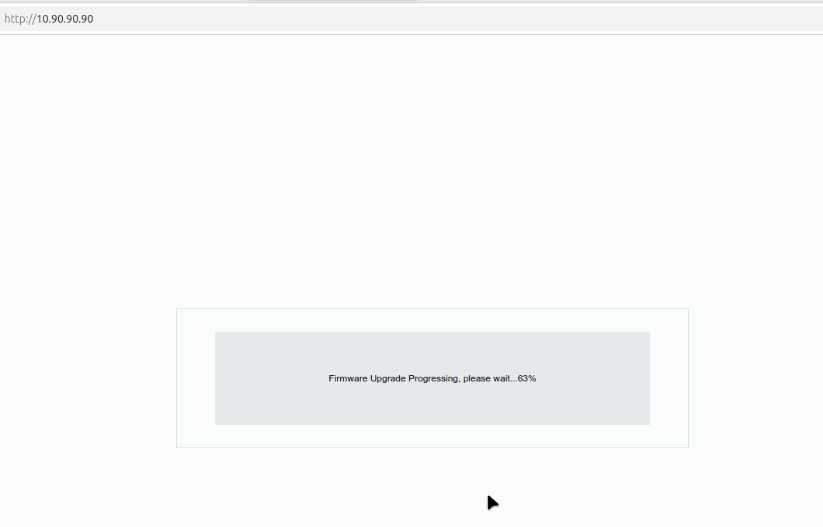

Actualització de firmware
Amb el firmware antic, algunes opcions no anaven bé.
Vaig descarregar el fitxer
.bindes de la web oficial de D-Link.Des de System > Firmware Upgrade, vaig pujar el fitxer i esperar al reboot automàtic del switch.
.
2. Canvi d’IP i contrasenya
Un cop dins la interfície web, vaig canviar la contrasenya de l’usuari admin per una de nova per seguretat.
També vaig canviar la IP del switch per integrar-lo a la meva xarxa local.
IP nova del switch:
10.4.0.2Màscara:
255.255.255.126Gateway: 10.4.0.127
2. Canvi d’IP i contrasenya
Un cop dins la interfície web, vaig canviar la contrasenya de l’usuari admin per una de nova per seguretat.
També vaig canviar la IP del switch per integrar-lo a la meva xarxa local.
IP nova del switch:
10.4.0.1Màscara:
255.255.255.128Gateway: 10.4.0.1

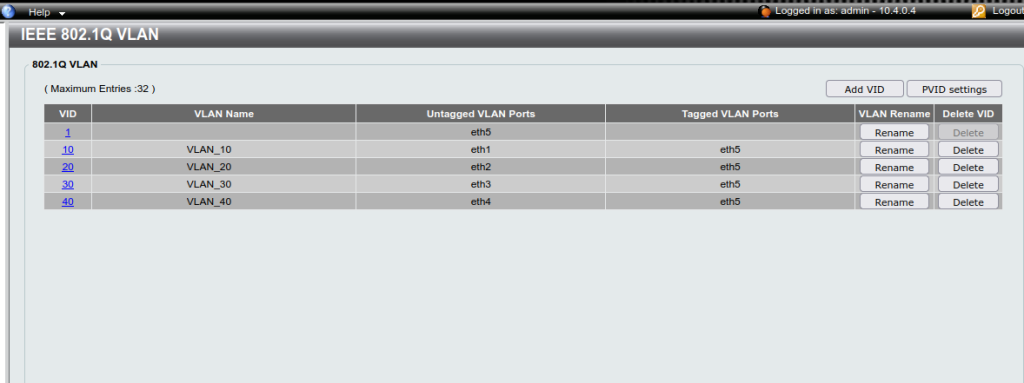

4. Configuració de VLANs
A l’apartat 802.1Q VLAN, vaig crear diverses VLANs per separar el tràfic de xarxa.
El port eth5 està configurat com a trunk per portar totes les VLANs etiquetades. És on anirá connectada la torre.
Els ports eth1–eth4 són ports d’accés (untagged) per dispositius de cada VLAN.
PROVES:
Connectivitat actual (AMB trunk actiu)
Objectiu: Verificar que amb el router fent inter-VLAN routing, totes les màquines es comuniquen.
Des de aborrego (VLAN 10):
ping -c 4 10.4.0.130 # → alozano (VLAN 20)
ping -c 4 10.4.0.195 # → hbravo (VLAN 30)Des de alozano (VLAN 20):
ping -c 4 10.4.0.1 # → aborrego (VLAN 10)
ping -c 4 10.4.0.195 # → hbravo (VLAN 30)Des de hbravo (VLAN 30):
ping -c 4 10.4.0.1 # → aborrego (VLAN 10)
ping -c 4 10.4.0.130 # → alozano (VLAN 20)✅ Resultat esperat: Tots els pings funcionen (0% packet loss)
Si funciona → Demostra: El router fa inter-VLAN routing
Assignació de ip’s correcta
aborrego → VLAN 10 → 10.4.0.1/25
alozano → VLAN 20 → 10.4.0.130/26
hbravo → VLAN 30 → 10.4.0.195/27
Aïllament real entre VLANs
Desconnectem el trunk (port 5) i tornem a fer ping:
Si funciona → Demostra: El router fa inter-VLAN routing
Si NO funciona (100% packet loss) → Demostra: Les VLANs estan realment aïllades
