CABLEJAT ELÈCTRIC
Ja tenim els 8 cables elèctrcs fets i tots funcionant.
COM HO HE FET
Necessitem:
Famella
Cable elèctric
Descargolador
Tisores / pelacables
Primer hem de tallar la part que no ens interessa, la qual es la del connector de font d’alimentació.
I ara hem de pelar el cable amb una mida de 3 cm aprox., i un cop fet això hem de separar els tres cables (terra “PE”, fase “L” i neutre “N”).
Ara hem de treure l’endoll.
Per treure-ho hem de descargolar el cargol.
I ja ho trenim fora. Abans de possar cap cable recordeu passar la part de la famella sense l’endoll per el cable pelat.
Ara hem de treure aquest cargol per poder ficar el cable terra.
Un cop descargolat hem de ficar el cable i tornar a cargolar.

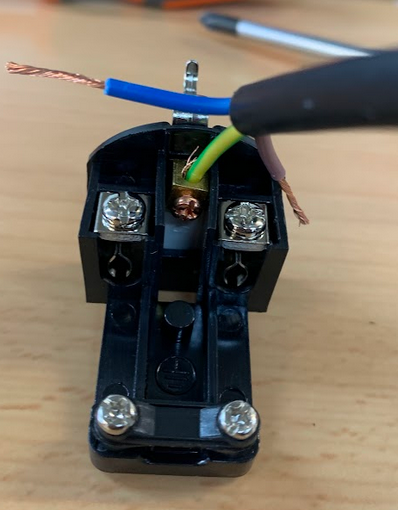

I per ficar els altres dos cables hem de descargolar els dos cargols, però no dol tot. AIxò fará que les dos plaquetes baixin i podrem ficar el cable en cada forat.
I aixì ens ha de quedar.
Ara hem de treure aquesta peça que subjecta el cable.
Possem el cable i la tornem a cargolar.
Ara coloquem la famella correctament
I ara tornem a cargolar-lo.
COMPROVACIÓ FUNCIONAMENT
Jo vaig provar tots amb el cargador dels nostres portàtils, els quals quan tenen corrent s’encén una llum, i tots van funcionar a la primera.
Primer conectem l’allarg a la corrent.
Després connectem el cargador
I funcionaben.
I finalment, un cop comprovats els vaig anar etiquetant per no barrejar-los amb els dels companys o no perdre’ls.
